中溫蠟蠟料中水分含量的增加，會(huì)緩解產(chǎn)品的表面流紋和凹陷程度。但如果水分含量太高的話，會(huì)影響蠟料的使用性能，蠟件易出現(xiàn)裂紋，組樹時(shí)產(chǎn)生噴濺、粘接不牢等現(xiàn)象。

    水分含量為4％-7％時(shí)的蠟料，射出的蠟件(試塊)表面流紋和凹陷程度較輕，綜合使用性能最佳，修蠟不粘刀，各項(xiàng)性能符合本司要求。在生產(chǎn)中應(yīng)控制蠟料中的水分含量，并進(jìn)行監(jiān)測(cè)。

    可制作標(biāo)準(zhǔn)對(duì)比塊，采用觀察顏色的方法，快速判定蠟料中的水分含量，此法簡(jiǎn)單、方便、可行。本試驗(yàn)為162蠟料的處理方式提供了一個(gè)方向，尤其是對(duì)水分含量的要求，需要重新定義。但許多數(shù)據(jù)仍需不斷積累，需大量的實(shí)驗(yàn)進(jìn)行驗(yàn)證。

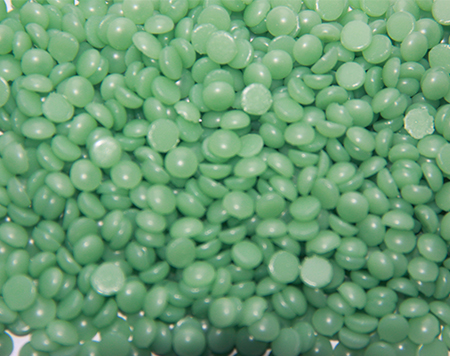

     高、中溫精密鑄造粒，珠狀，硬度高，線收縮率小，韌性好，穩(wěn)定性好，可反復(fù)使用；另有水溶性鑄造蠟、修補(bǔ)蠟、粘接蠟等配套產(chǎn)品；模型蠟作為藝術(shù)品鑄造、精密機(jī)床加工用模料。 當(dāng)然，通常用于首飾鑄造的是呈珠狀的“鑄造蠟”

  化蠟溫度（Melting temperature）：105℃～110℃   保溫溫度(Keeping? temperature):55℃～60℃   射蠟溫度(Injection temperature)糊狀:55℃～60℃   射蠟溫度(Injection temperature)液狀：63℃～68℃   射蠟壓力(Injection pressure):20～30kg/c㎡   模具溫度(Mold temperature):20～25℃
